طراحی، تامین و اجرای سیستم ارتینگ، هم بندی و صاعقه گیر(حفاری)

درخواست کارفرما:

بررسی وضعیت موجود سیستم اتصال زمین و انجام تست‌های اولیه
طراحی سیستم ارتینگ بر اساس نتایج اندازه‌گیری‌ها و محاسبات مهندسی
طراحی و اجرای سیستم حفاظت در برابر صاعقه مطابق استانداردهای IEC
طراحی و اجرای سیستم هم‌بندی تجهیزات، سازه‌های فلزی و اجزای هادی
اجرای اتصالات و زیرساخت‌های سیستم ارتینگ و صاعقه‌گیر
رعایت الزامات فنی و استانداردهای معتبر در مراحل طراحی و اجرا
انجام تست‌های نهایی و ارزیابی عملکرد سیستم پس از اجرا
ارائه گزارش نتایج آزمون‌ها و مستندات فنی پروژه
صدور گواهی معتبر از طریق مرجع دارای مجوز و صلاحیت تخصصی

نوع اجرای قرارداد:

EPC

تجهیزات مورد استفاده:

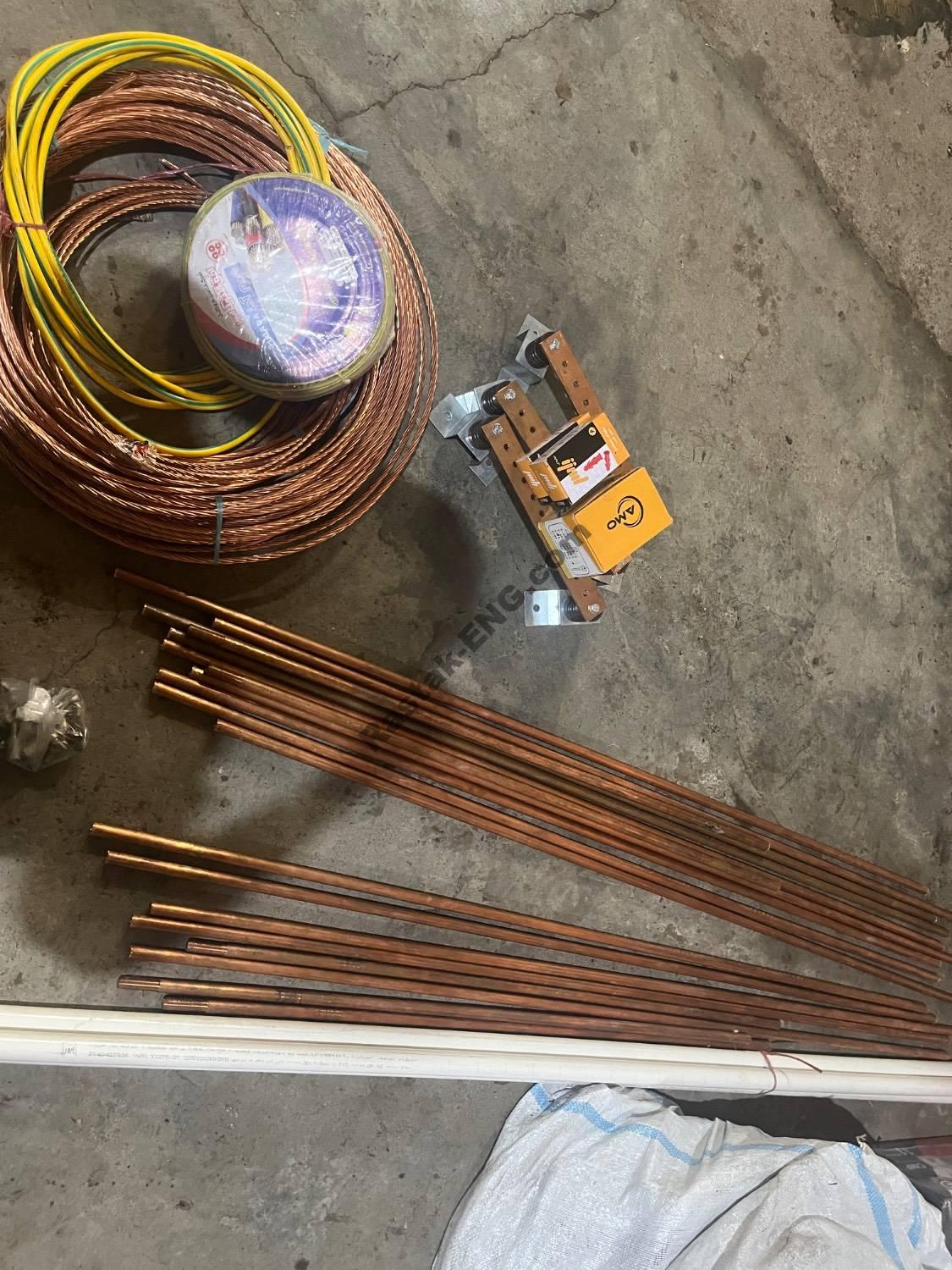

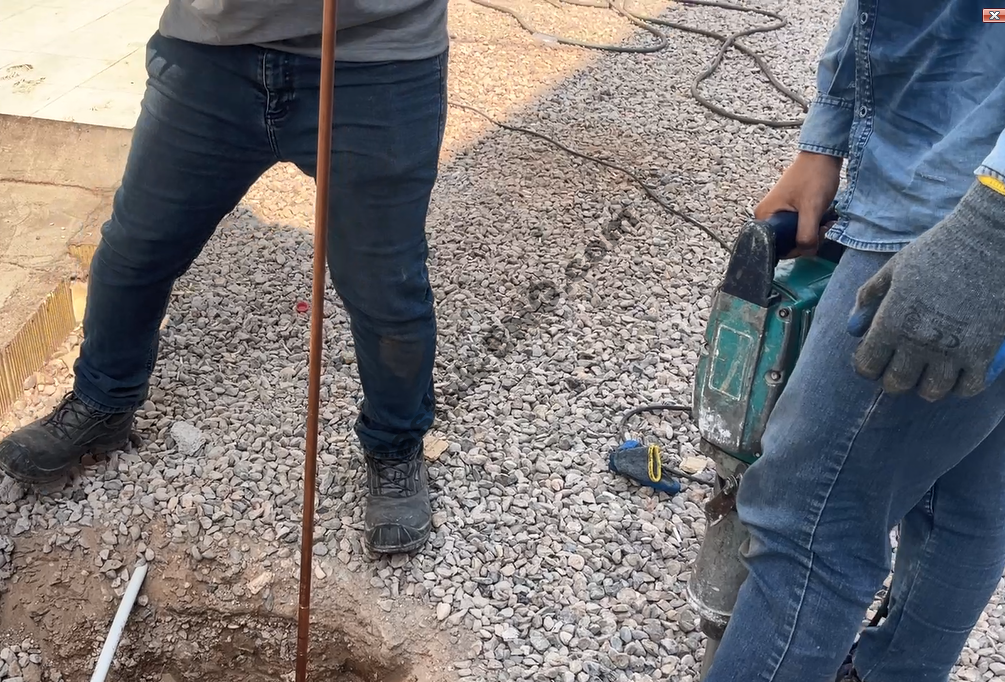

میله ارت (Copper-Bonded Ground Rod) فولادی با روکش مس، قطر ۱۶ میلی‌متر و طول ۱٫۵ متر، تعداد ۲۰ عدد به همراه متعلقات نصب و اتصال

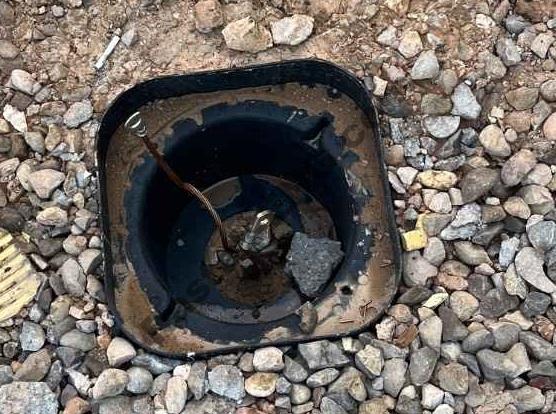

حوضچه بازدید سیستم ارت (Earth Inspection Pit / Earth Pit)، تعداد ۱۰ عدد به همراه درپوش و متعلقات مربوطه.
هادی مسی بدون عایق (Bare Copper Conductor) با سطح مقطع ۳۵ میلی‌متر مربع.
هادی مسی بدون عایق (Bare Copper Conductor) با سطح مقطع ۵۰ میلی‌متر مربع.

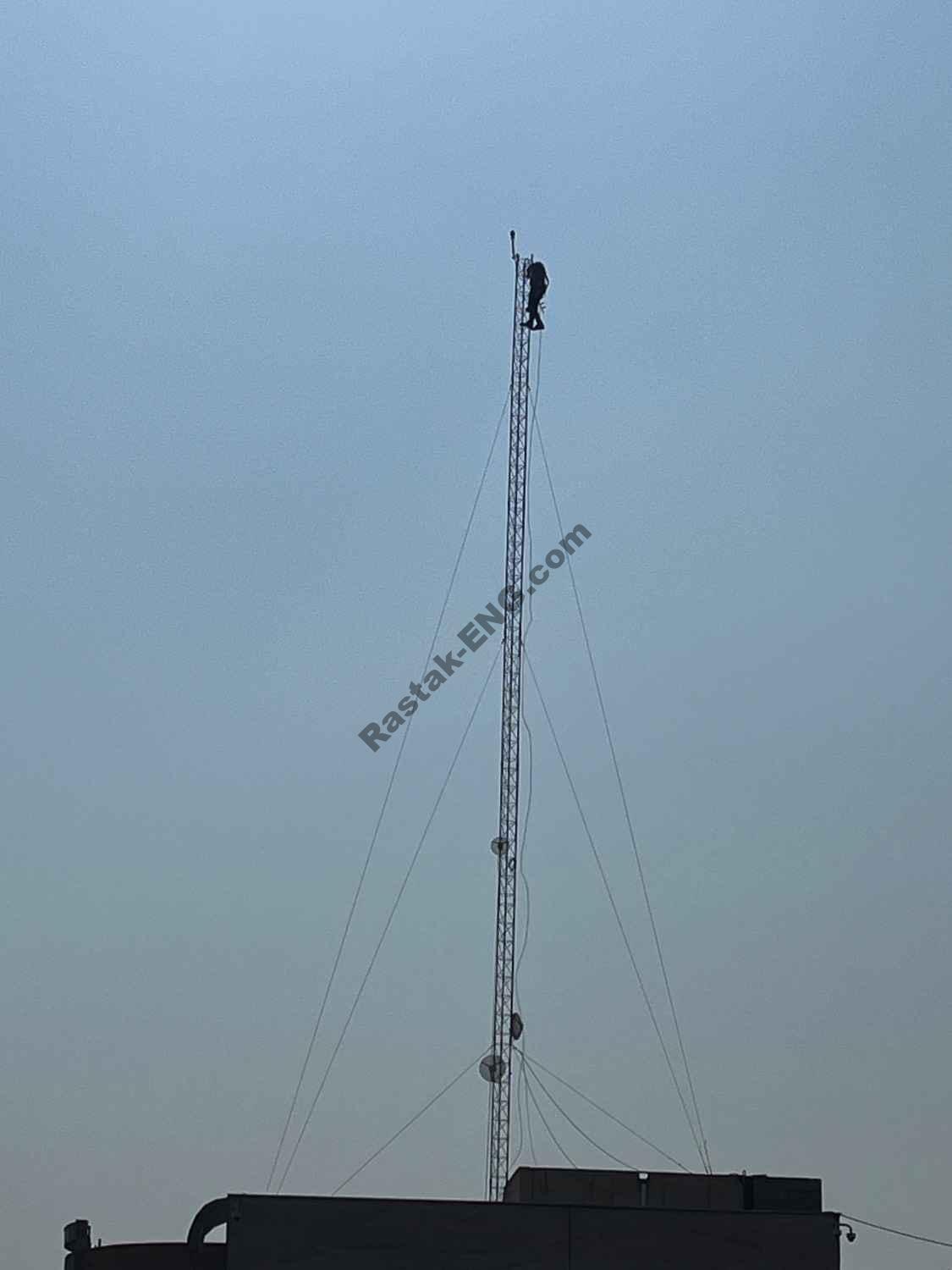

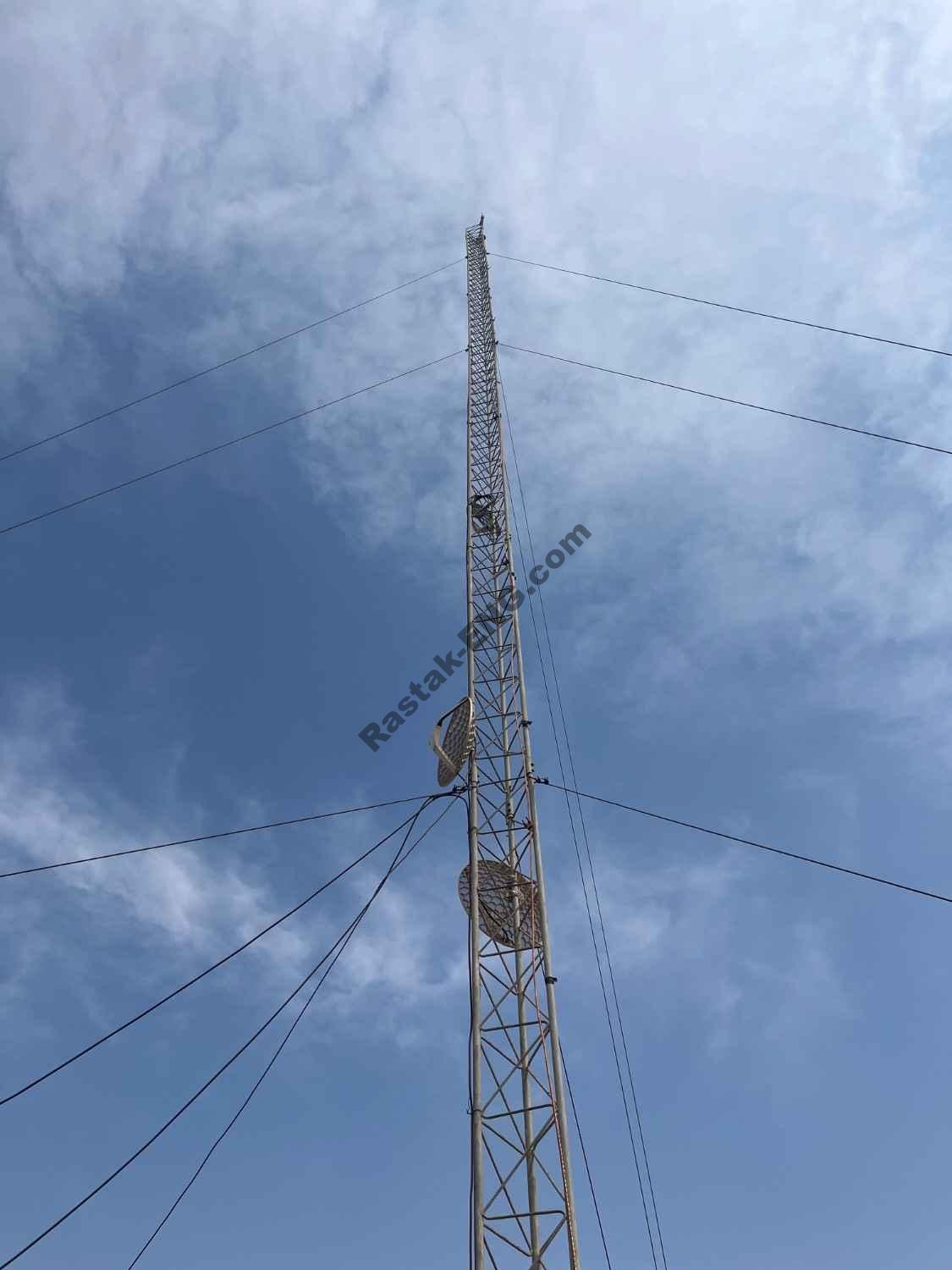

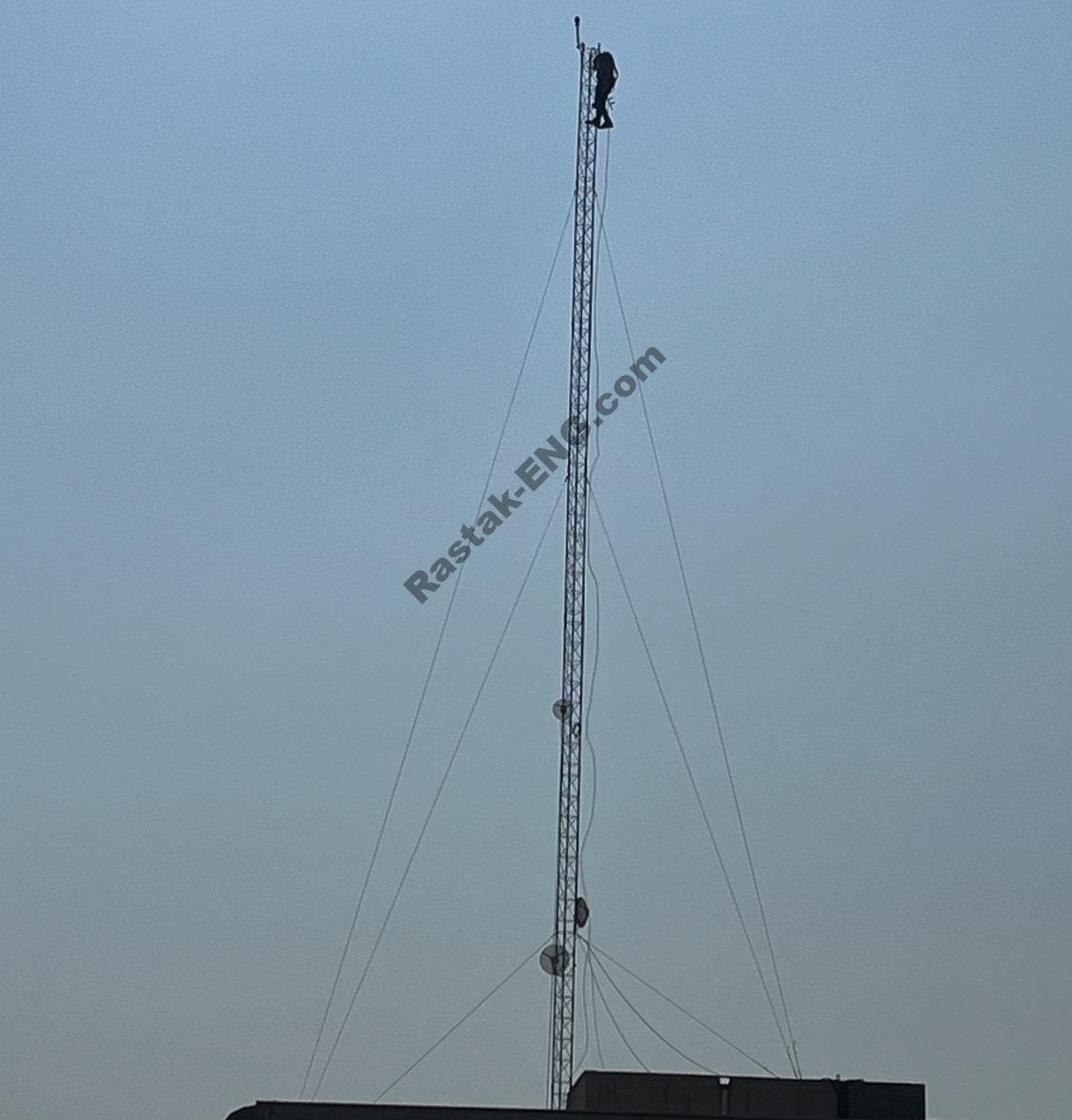

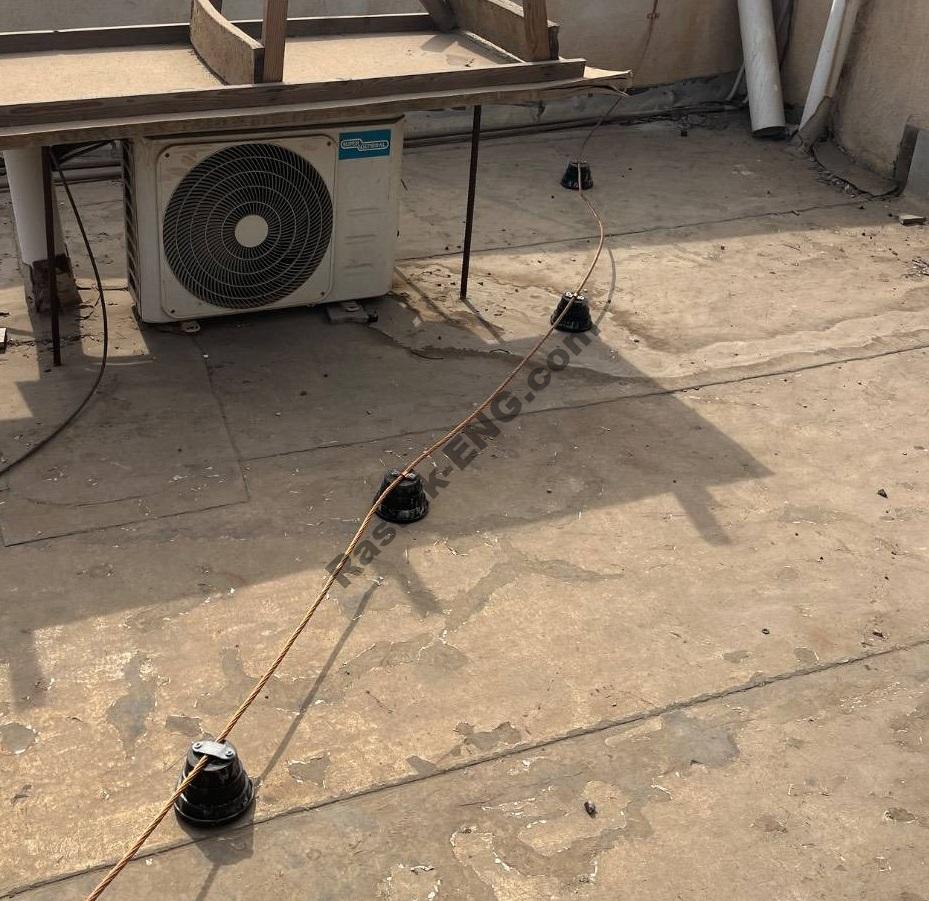

سیستم صاعقه‌گیر غیرفعال (Passive Lightning Protection System) شامل تجهیزات گیرنده صاعقه و متعلقات نصب.
هادی‌های نزولی صاعقه (Lightning Protection Down Conductors) به همراه بست‌ها و متعلقات تثبیت و نصب.
اتصالات جوش احتراقی (Exothermic Welding / CADWELD Connections) جهت اتصال مطمئن هادی‌های مسی به الکترودهای ارت و ایجاد اتصالات دائمی.

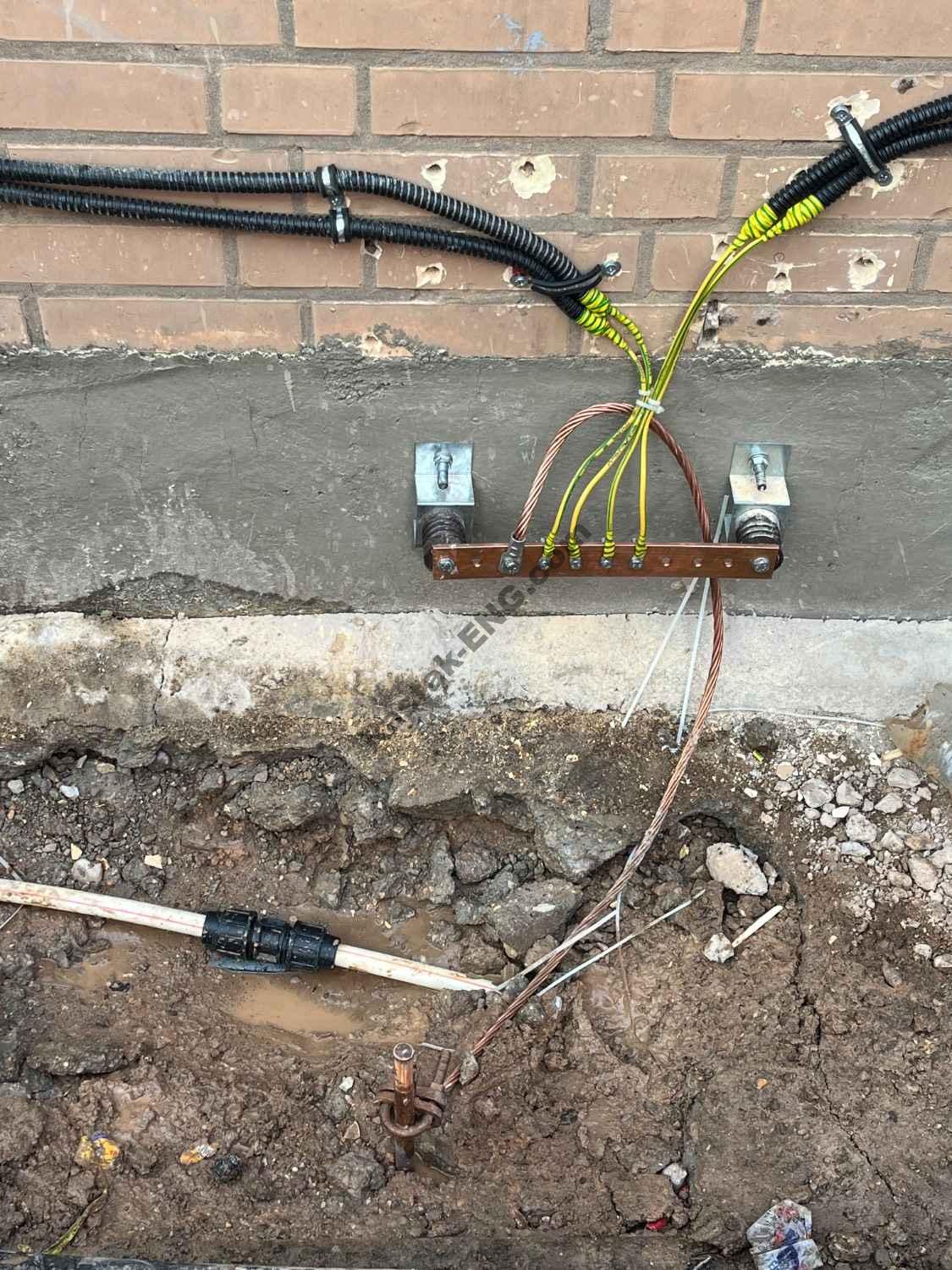

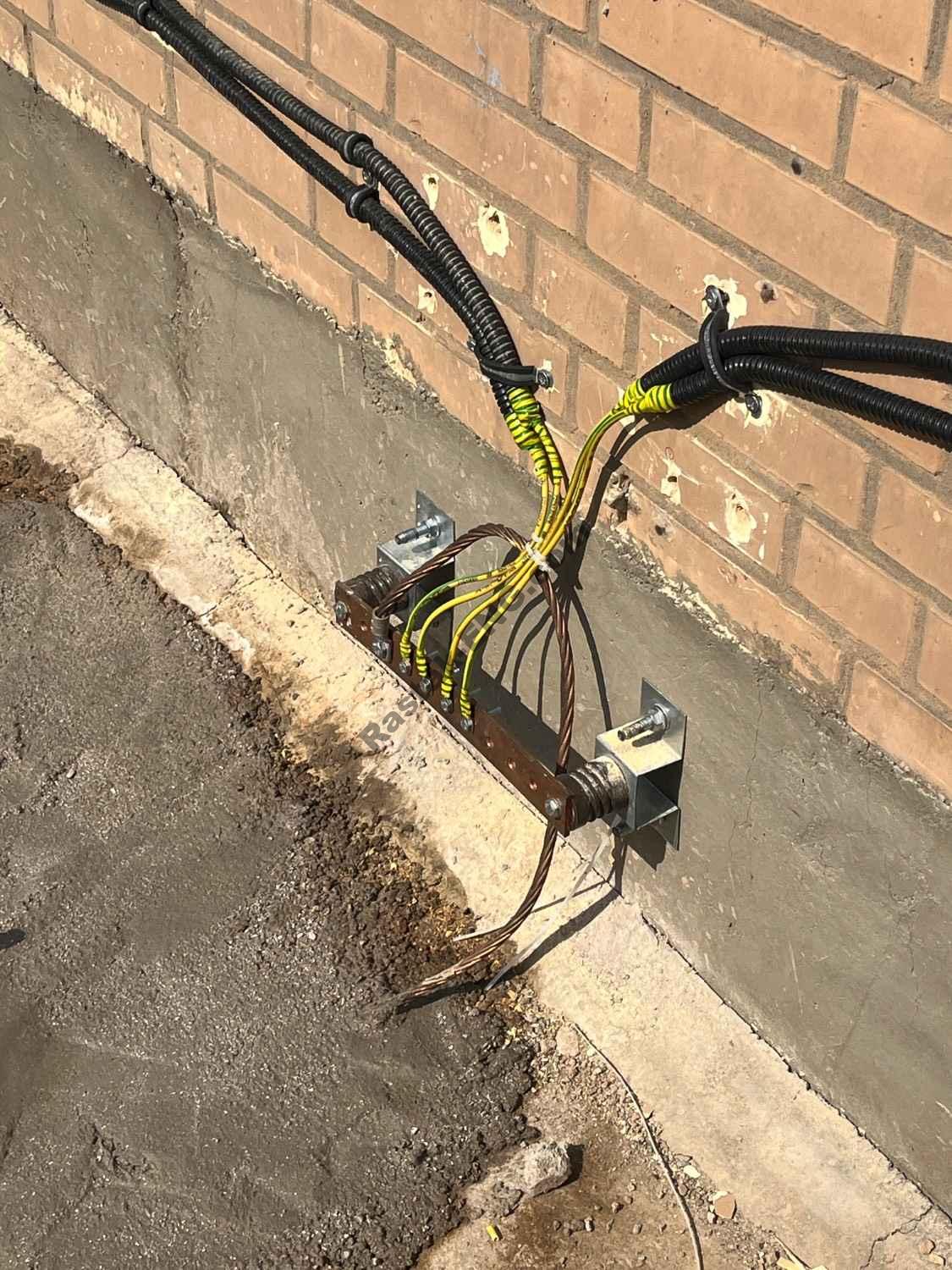

شینه ارت (Earth Bar / Grounding Bar) جهت تجمیع هادی‌های اتصال زمین و هم‌بندی.
هادی یا رابط اتصال به شینه ارت (Earth Bar Connection Conductors) جهت اتصال تجهیزات، سازه‌های فلزی و مسیرهای هم‌بندی.
سیستم هم‌بندی هم‌پتانسیل (Equipotential Bonding System) شامل هادی‌ها، بست‌ها و اتصالات مربوطه.
متعلقات سیستم ارتینگ (Earthing Accessories) شامل کلمپ‌ها، رابط‌ها، اتصالات مکانیکی و تجهیزات موردنیاز برای نصب و اتصال الکترودها و هادی‌ها.

بخشی از عملیات انجام شده:

انجام تست‌های اولیه مقاومت سیستم اتصال زمین (Earth Resistance Testing) و بررسی وضعیت موجود.
اندازه‌گیری مقاومت ویژه خاک (Soil Resistivity Measurement) و تحلیل نتایج آزمون‌های میدانی.

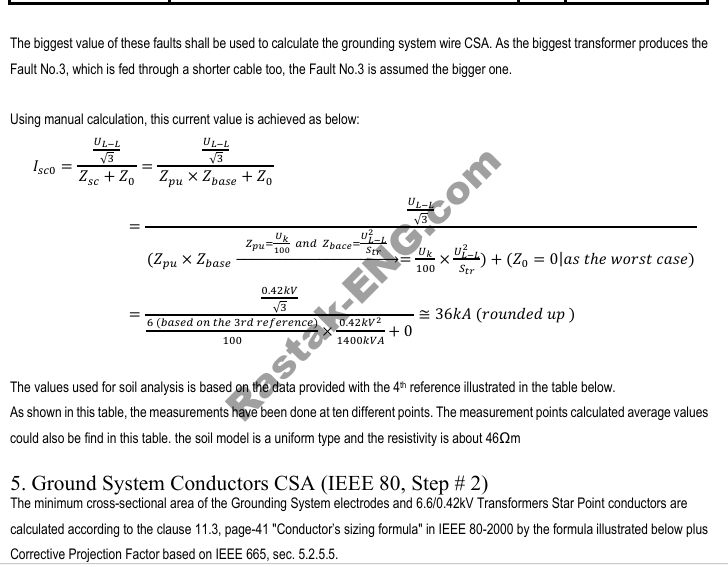

انجام محاسبات مهندسی و طراحی سیستم اتصال زمین فشار ضعیف (LV Earthing System Design) مطابق استاندارد IEC 60364-5-54.
طراحی سیستم حفاظت در برابر صاعقه (Lightning Protection System Design) مطابق استاندارد IEC 62305.
طراحی و اجرای سیستم هم‌بندی هم‌پتانسیل (Equipotential Bonding System) مطابق الزامات IEC 60364-5-54.

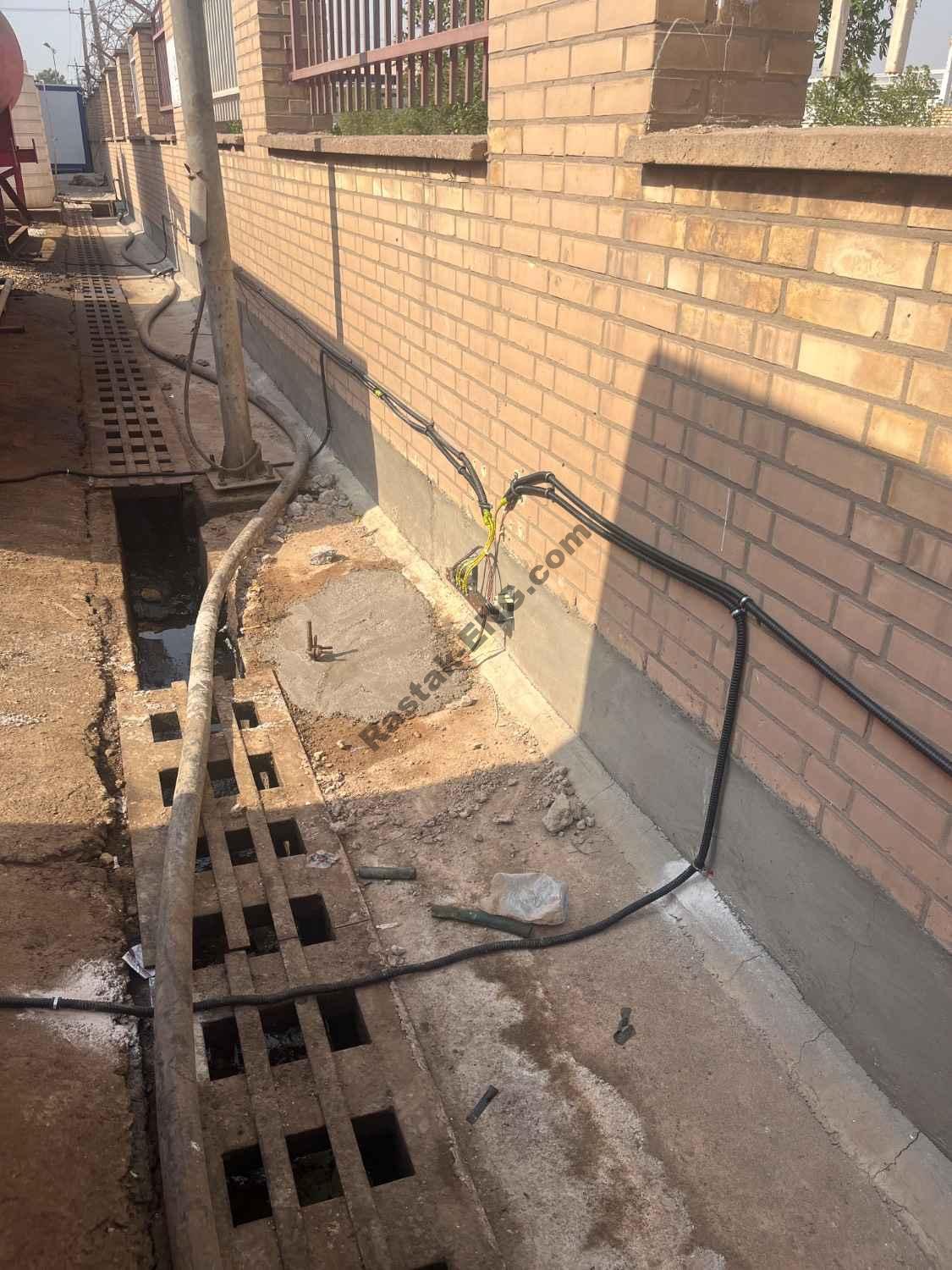

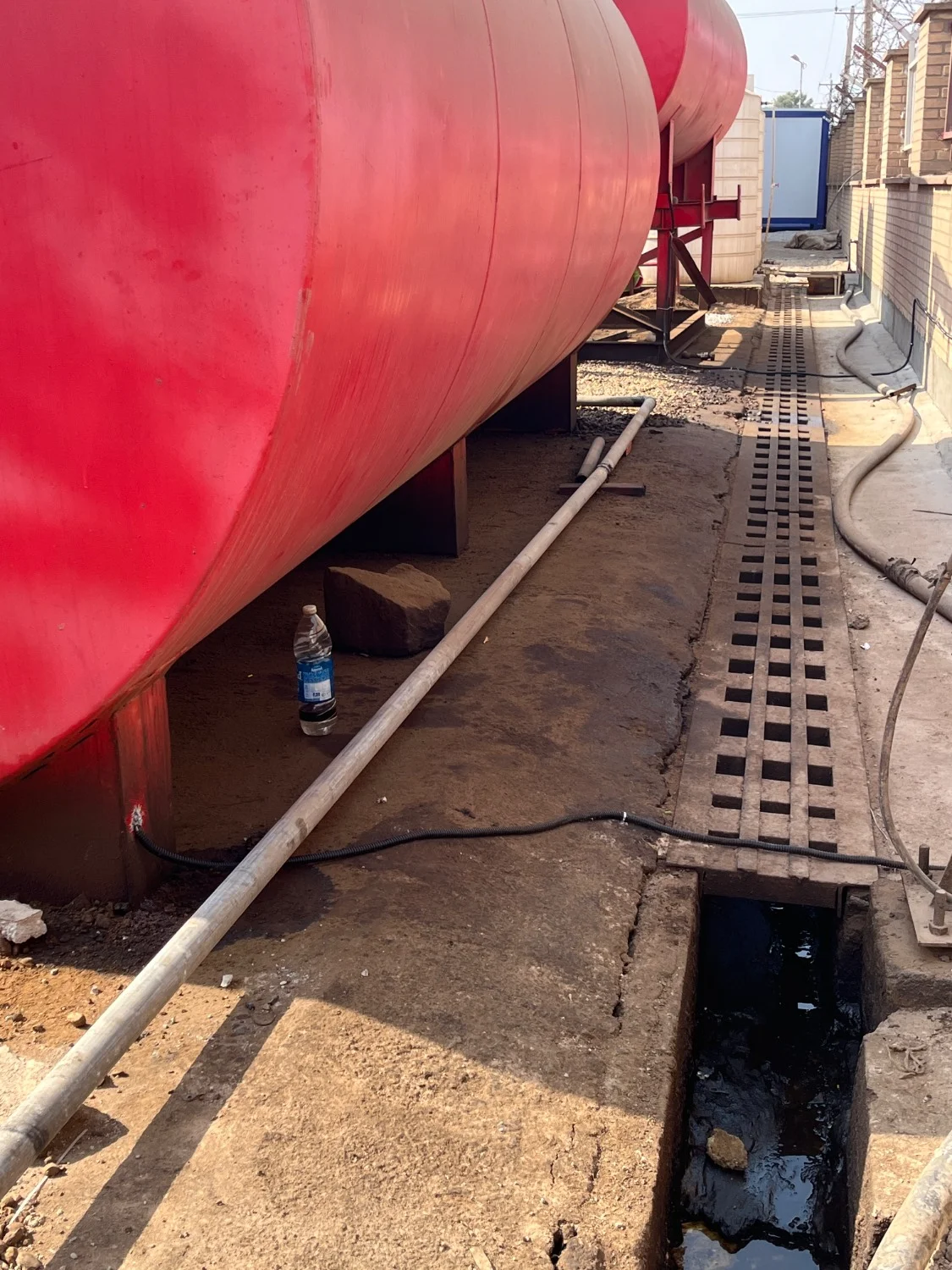

اجرای سیستم اتصال زمین فشار ضعیف (LV Earthing System Installation) و اتصالات هادی‌های حفاظتی (Protective Conductors).
اجرای سیستم اتصال زمین فشار متوسط (MV Earthing System) متناسب با الزامات فنی پروژه.

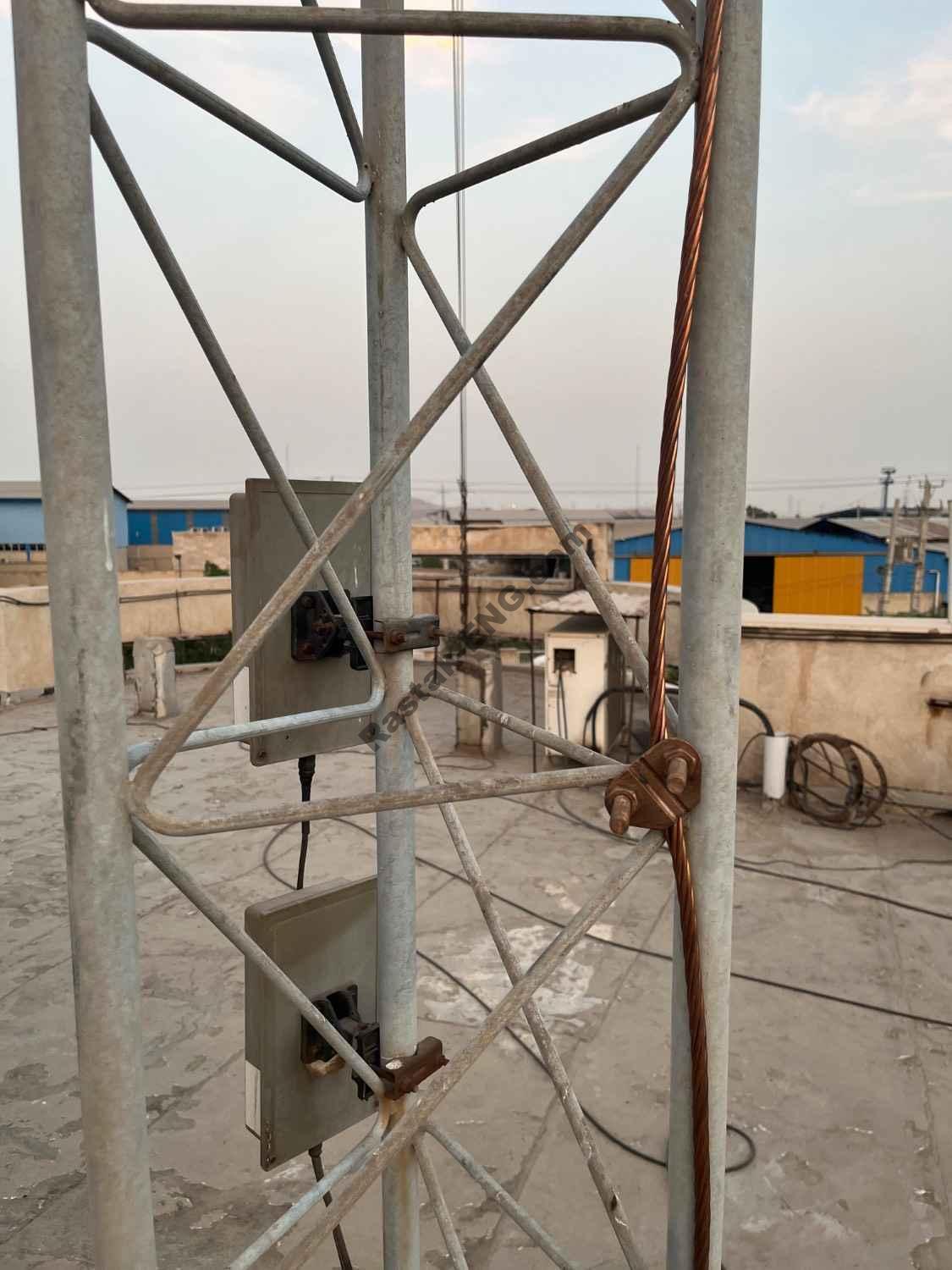

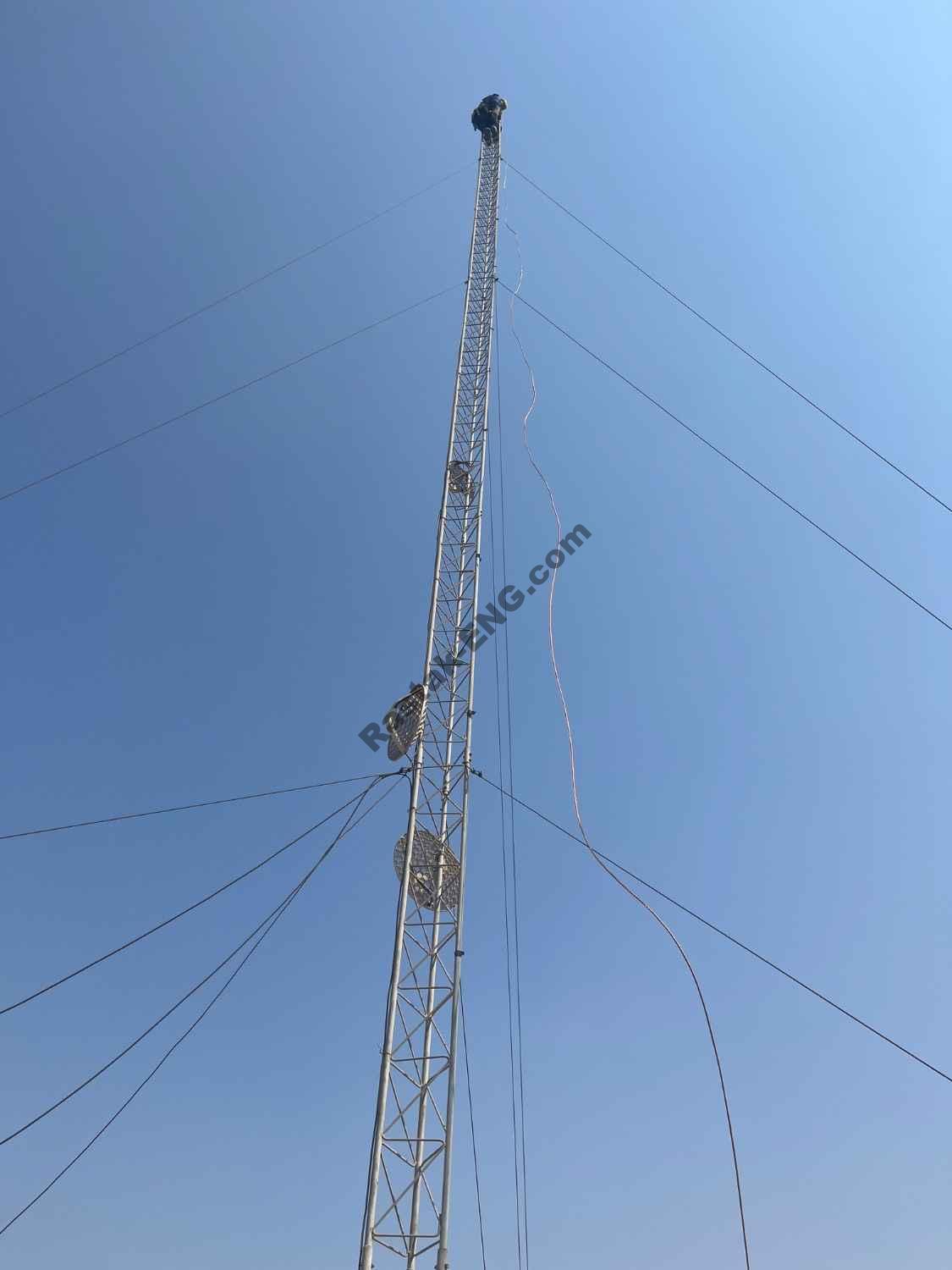

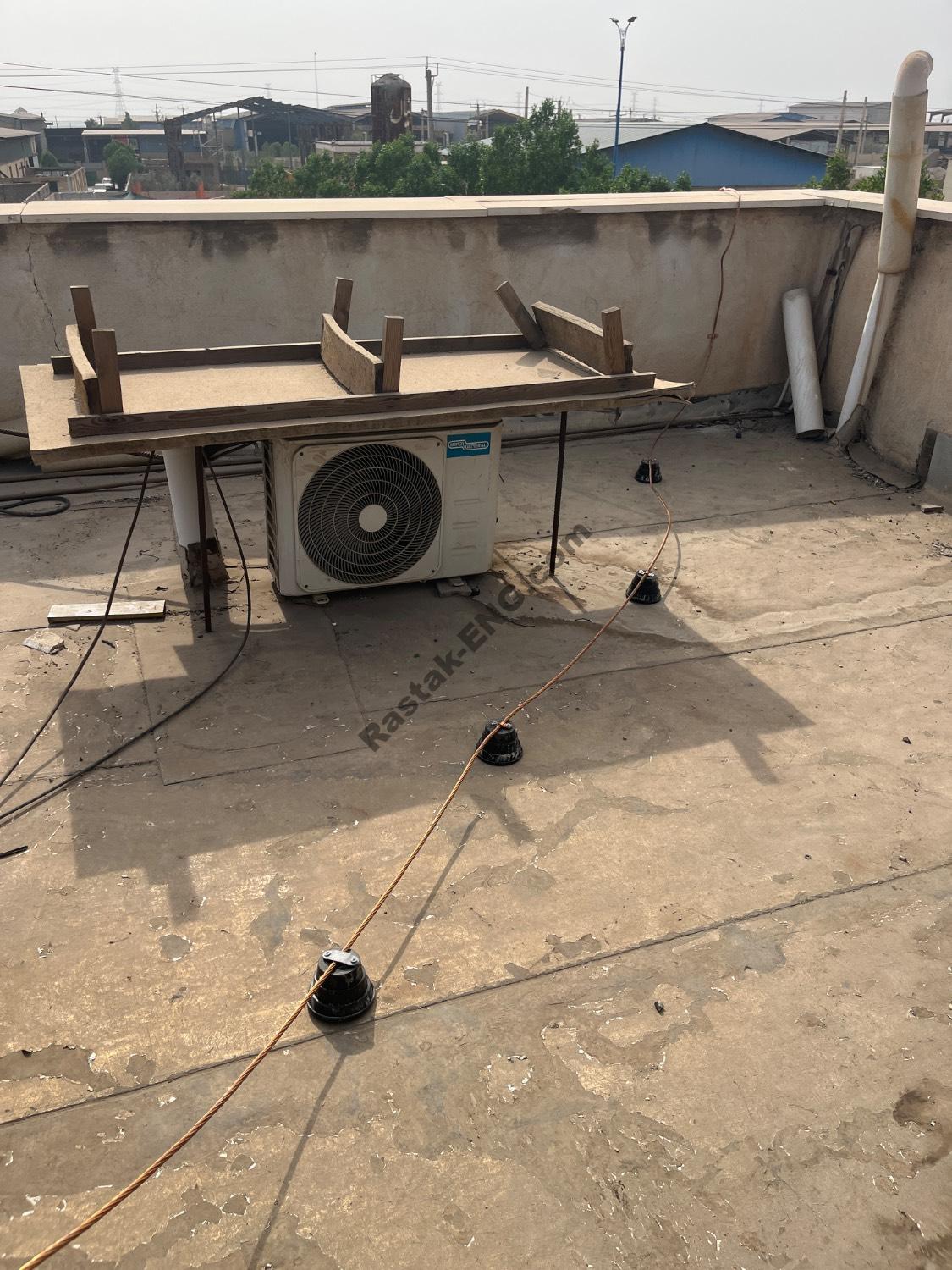

اجرای هادی‌های نزولی صاعقه (Down Conductors) و اتصالات سیستم حفاظت در برابر صاعقه.

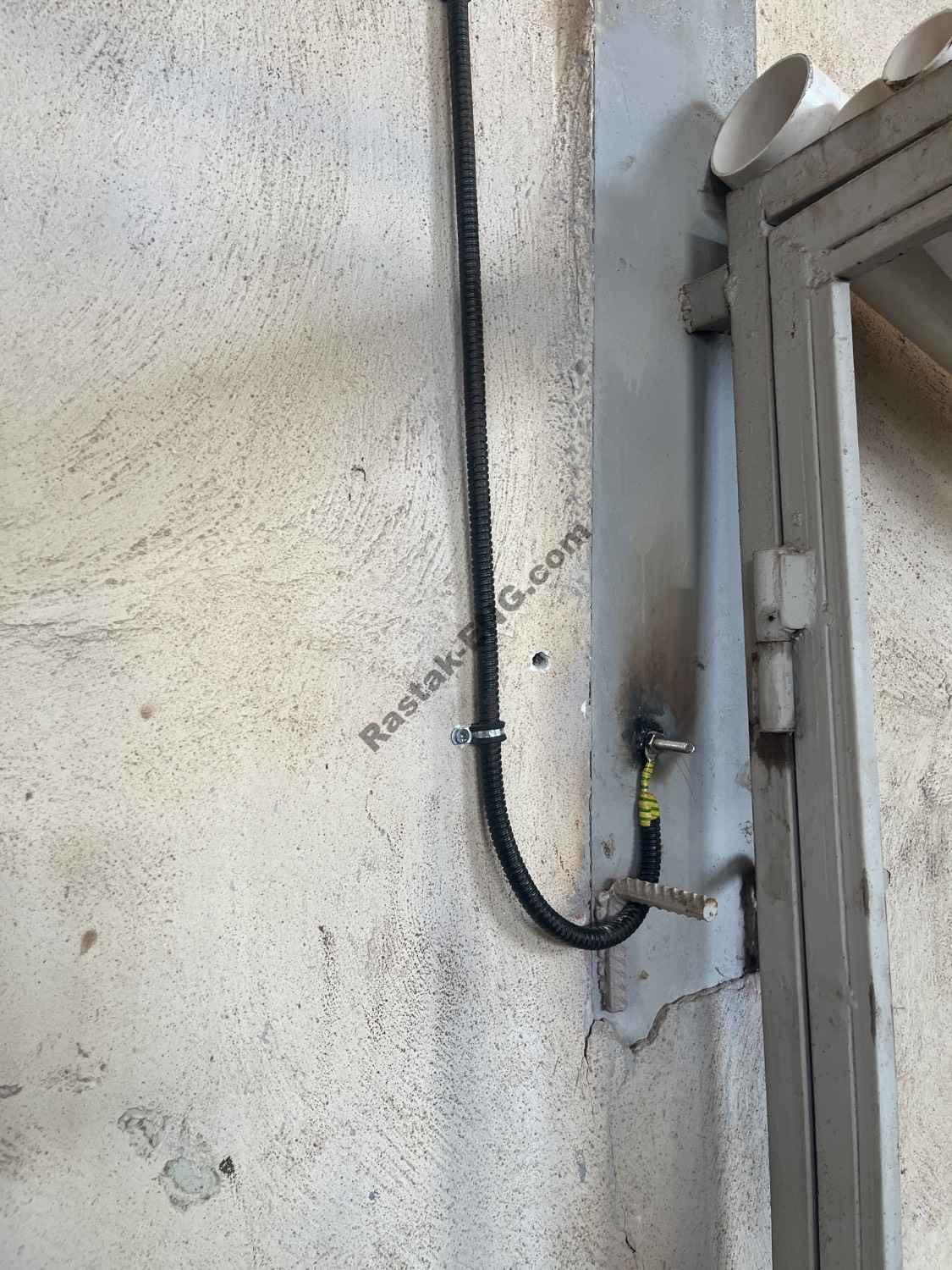

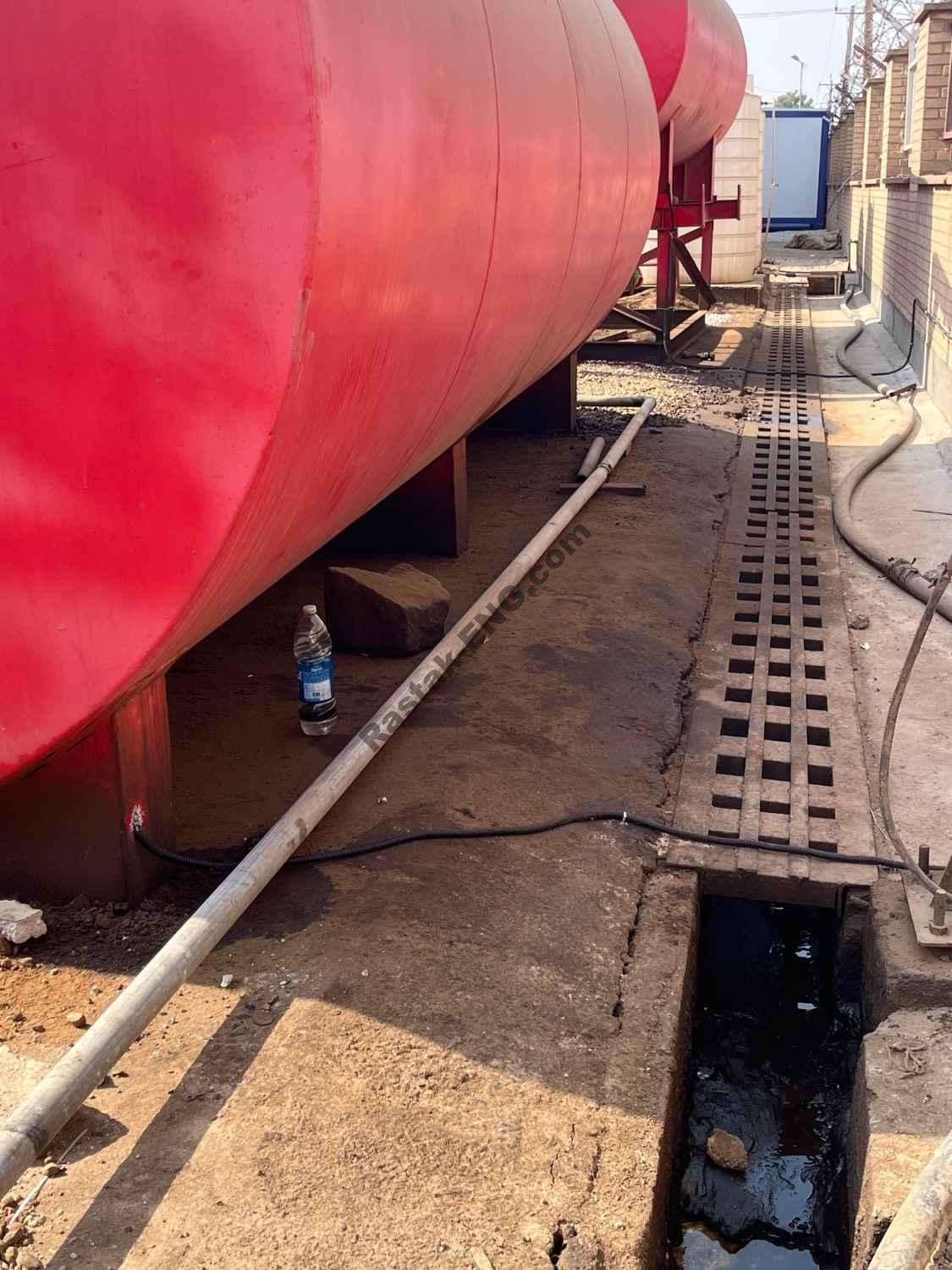

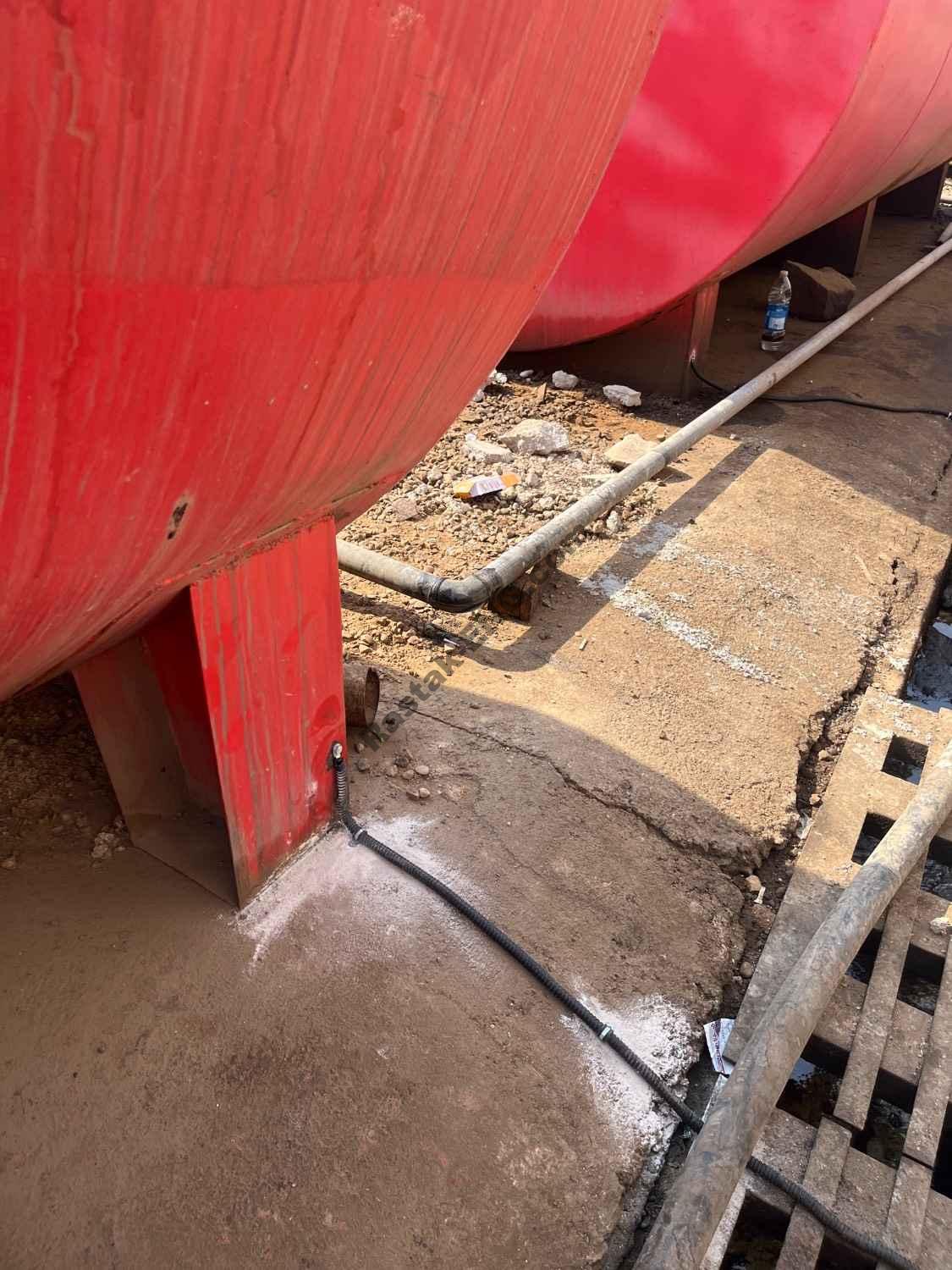

اجرای هم‌بندی اصلی و اضافی (Main & Supplementary Bonding) برای تجهیزات الکتریکی، سازه‌های فلزی و اجزای هادی.
کنترل کیفیت اتصالات و آزمون پیوستگی الکتریکی هادی‌های حفاظتی (Protective Conductor Continuity Testing) مطابق الزامات IEC 60364-6.
انجام آزمون‌های نهایی مقاومت اتصال زمین (Final Earth Resistance Testing) پس از اتمام عملیات اجرایی.
انجام آزمون پیوستگی هم‌بندی (Bonding Continuity Testing) و بررسی یکپارچگی مسیرهای حفاظتی.
ارزیابی و صحه‌گذاری سیستم اجراشده (Verification & Compliance Assessment) بر اساس معیارهای طراحی و الزامات استانداردهای مربوطه.
تهیه گزارش فنی آزمون‌ها (Technical Test Report) و مستندات نهایی پروژه (As-Built Documentation).
ارائه گواهی معتبر آزمون و تأییدیه فنی (Test Certificate & Technical Approval) از مرجع دارای صلاحیت و مجوز معتبر(اداره کار).
